ENERGÍA SOLAR TÉRMICA

La energía solar térmica es una tecnología muy eficaz para aprovechar la energía solar proveniente del sol. Su funcionamiento consiste en concentrar la energía del sol y transformarla en calor, aprovechándolo para diferentes aplicaciones en el ámbito edificatorio.

España se encuentra en una zona geográfica idílica, por su situación y climatología, para aprovechar este tipo de energía ya tiene un elevado índice de horas de sol. La radiación solar media en la zona central de la península es la equivalente a 1600 kw/h por metro cuadrado al año.

La radiación solar es aprovechada, captada mediante los denominados colectores solares, que concentran e intensifican el efecto térmico producido por la radiación solar. Un colector solar utiliza dicha radiación para calentar un fluido (agua) a una determinada temperatura, esta temperatura dependerá del tipo de colector, pudiéndose dar tres sistemas en diferentes niveles, según sean de baja, media o alta temperatura.

Realmente para el uso edificatorio no es necesaria la utilización de sistemas de alta temperatura salvo en algunas excepciones, ya que con sistemas de baja temperatura se podrían suplir hasta dos tercios del consumo de agua caliente. Las ventajas de los sistemas de baja temperatura es su simplicidad, fácil instalación y sobre todo son rápidamente amortizables. Por estas razones se contemplará únicamente este tipo.

El principal elemento, es el captador solar, siendo el tipo de colector el que determina el nivel de clasificación del sistema general, una instalación de baja temperatura está formada por tres subsistemas:

  • Subsistema de captación, formado por los colectores solares conectados.



  • Subsistema de acumulación, formado por uno o varios depósitos de almacenamiento de agua caliente, regulando la disponibilidad de energía según la demanda.



  • Subsistema de distribución, formado por el equipo de regulación, tuberías, bombas, elementos de seguridad y demás. Son los que distribuyen el agua caliente producida.



Éste es el esquema básico, sin embargo podemos encontrar muchas variaciones. Existen sistemas incluso que producen vapor capaz de mover una turbina que alimenta un generador de energía eléctrica, o los que transportan el agua caliente directamente a donde se va a usar, sin ningún sistema de almacenamiento intermedio.

Los Colectores de baja temperatura no utilizan ningún dispositivo para concentrar los rayos solares. La temperatura del fluido a calentar está por debajo del punto de ebullición del agua. Existen 3 tipos básicos de colectores de baja temperatura:

1. Colector no vidriado: compuestos por una gran cantidad de tubos de metal o plástico dispuestos en serpentín, por los que circula el fluido que aumentará de temperatura. No utilizan caja ni cubierta de cristal, por esta razón, el aumento de temperatura es bajo, en torno a los 30°C. Se suelen utilizar para calentar el agua de piscinas, ya que las pérdidas de calor son altas lo que limita su uso a otro tipo de instalaciones.
2. Colector de placa plana: su uso está mucho más extendido, ya que tienen una mejor respuesta, consiguen aumentos de temperatura de hasta unos 60°C, son los más recomendables para el calentamiento de agua de uso sanitaria o calefacción por suelo radiante.

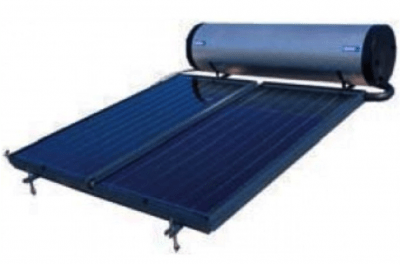

Colector placa plana

Imagen: Colector de placa plana tipo. Fuente: agroterra.com

Compuesto por:

  • Cubierta exterior: cristal de vidrio simple o doble. Función de efecto invernadero, reduce pérdidas de calor y hace estanco el colector.



  • Absorbedor: placa metálica sobre la que se encuentra soldada una tubería de cobre formando un serpentín. Aumenta la superficie de contacto con el exterior favoreciendo el intercambio de calor. La superficie absorbente de calor se suele recubrir con pintura negra.



  • Aislante térmico: recubre todos los laterales y la parte posterior del colector, reduciendo las pérdidas de calor a través de la carcasa. Aislante corriente.



  • Carcasa: caja que contiene todos los componentes del colector. Mantiene el interior sellado otorgando rigidez al conjunto, generalmente es de aluminio debido a su poco peso y resistencia a la corrosión.



3. Colector de tubos de vacío: este tipo de colectores alcanzan temperaturas mayores que los colectores de placa plana. Pueden alcanzar temperaturas de hasta 100°C, son idóneos para la generación de agua caliente en procesos industriales. Otro uso que se les puede dar es el de alimentar una instalación de calefacción con radiadores convencionales o para calentar el fluido de entrada de una caldera. Su funcionamiento es idéntico a los de placa plana sustituyendo el vidrio exterior de éstos por los propios tubos que contienen en su interior las tuberías que transportan el fluido, al encontrarse al vacío no hay transmisión de calor al exterior por lo que tienen una eficiencia mucho mayor. Son los más aconsejables para climas con menor radiación solar.

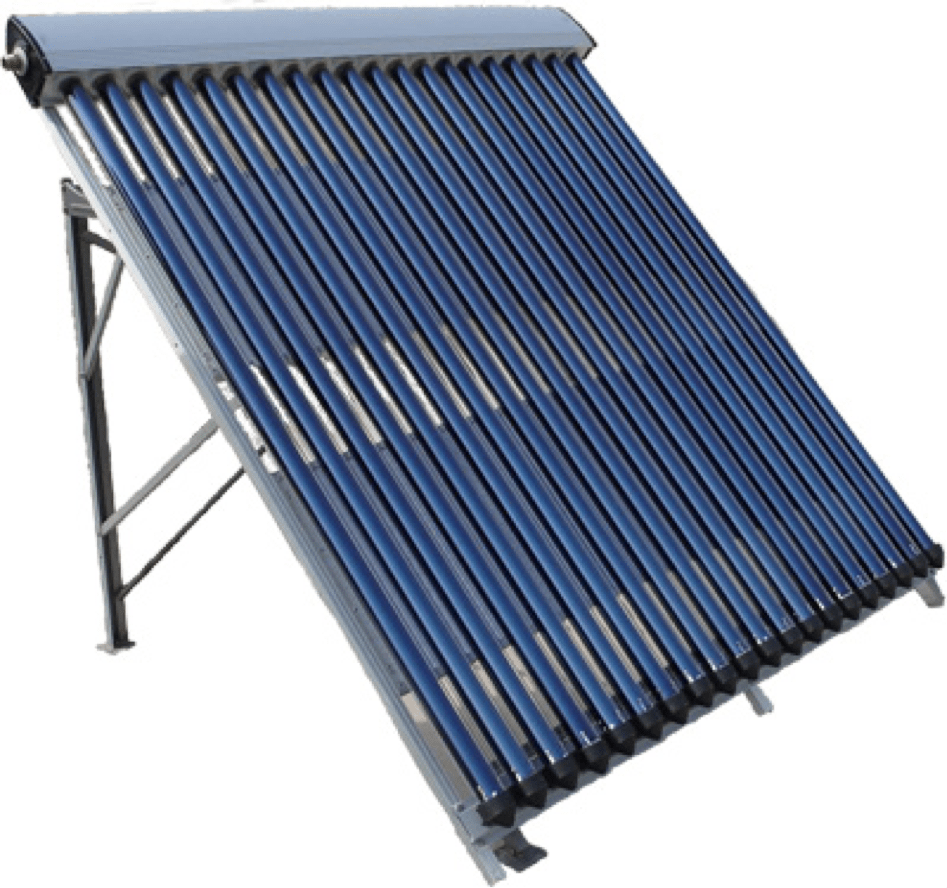

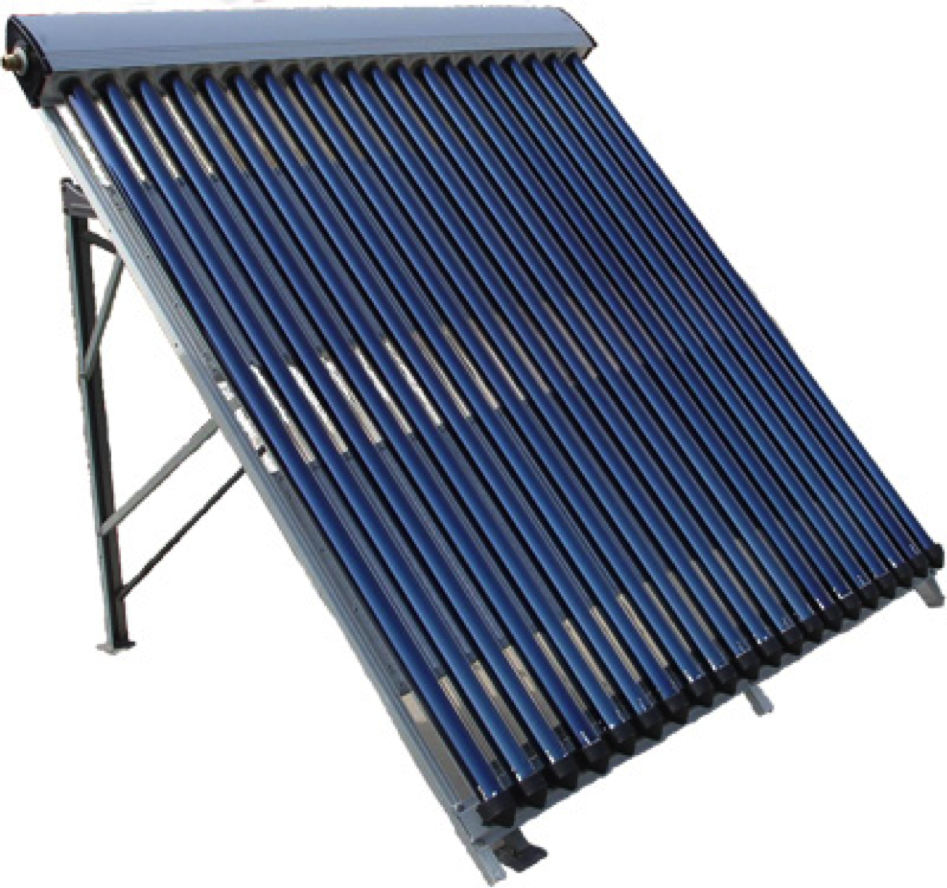

Colector tubo

Imagen: Colector solar de tubos de vacío. Fuente: anpasol.com

Los colectores de media temperatura son capaces de concentrar la radiación solar en una superficie reducida, por ello son capaces de alcanzar temperaturas más altas, su temperatura de trabajo suele variar entre 100 y 300°C, los más habituales son los cilíndrico-parabólicos. Mediante los espejos parabólicos concentran la radiación en un punto, se construyen en forma de sectores cilíndricos y en dicho foco es por donde fluye el líquido a calentar, suele ser aceite transmitiendo el calor posteriormente al medio deseado. Las altas temperaturas que alcanzan se utilizan para generar vapor a presión, que hace girar una turbina para obtener la electricidad. El único inconveniente es que deben orientarse continuamente de manera exacta, siguiendo el movimiento del sol, además los materiales que soportan temperaturas altas deben ser especiales, lo que aumenta su coste.

En el caso de los colectores de alta temperatura superan los 400°C pudiéndose alcanzar temperaturas operativas de hasta 1000°C, llevan al extremo la concentración de la radiación recibida por grandes extensiones de panel en un solo punto. Actualmente se están utilizando a gran escala en las denominadas centrales termo-solares.

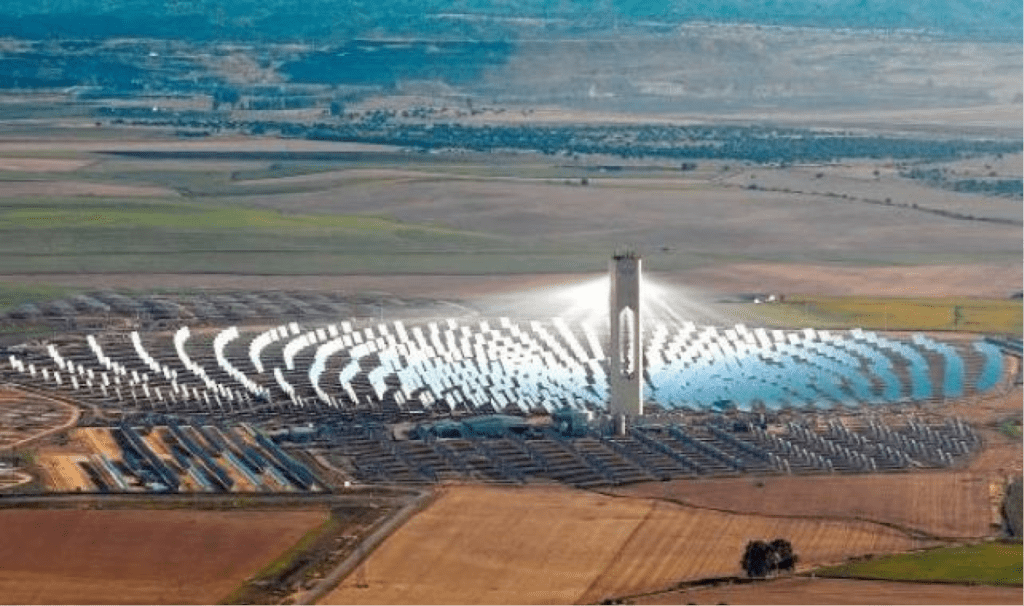

Planta termo-solar

Imagen: Planta de energía termo-solar en Andalucía. Fuente: lainformacion.com

El funcionamiento de este tipo de colector solar de alta temperatura consiste en un campo de heliostatos, espejos que siguen la trayectoria del sol de manera automática, que concentran la radiación solar que captan en un solo punto, normalmente en el pináculo de una torre. Sin embargo se puede dar otra variante, en la que los espejos parabólicos concentran los rayos solares en un punto preciso situado en el foco del paraboloide, alcanzando temperaturas de hasta 900°C.

También es importante conocer las diferentes variantes en una instalación de energía solar térmica según el tipo de circulación y el tipo de sistema. El circuito de una instalación puede ser cerrado o abierto.

El circuito cerrado es el más utilizado en este tipo de instalaciones, diferenciando dos circuitos independientes entre sí, el primario contiene el fluido que transporta el calor y por el secundario circula el agua caliente de consumo, el calor es cedido de uno a otro mediante un intercambiador de calor. Este circuito es el más adecuado ya que se puede elegir el fluido que más nos convenga desde el punto de vista de su eficiencia térmica.

En el caso del circuito abierto, el fluido que transporta el calor es utilizado directamente, es el mismo fluido que va al depósito, sin intercambio energético, lo cual evita las posibles pérdidas durante el proceso, además de esto la principal ventaja es su simplicidad. Sin embargo, se debe cuidar que no exista ningún material contaminante en el colector que se pueda transmitir a las tuberías o aditivos como anticongelantes ya que al utilizar el agua de la red general se produce una mayor corrosión e incrustaciones calcáreas.

La circulación de una instalación solar térmica puede ser forzada, en la que el agua se mueve a través de un sistema por medio de bombas, esto aumenta las posibilidades de regular el sistema por parte del usuario pero requiere de otra fuente de energía para alimentar las bombas; o natural, en la que no se necesita ningún mecanismo que impulse el fluido, el agua fría entra por la parte inferior del colector y se va calentando, disminuye su densidad y se va impulsando hacia arriba, en el depósito acumulador el agua caliente desplaza al agua fría, es el caso de la primera imagen (colector de placa plana) en la que el depósito acumulador se encuentra en la parte superior del colector solar. El problema de este sistema es el peligro de congelación en épocas más frías, además de ser necesaria la instalación de un purgador o vaso de expansión.

La energía solar térmica es compatible con:



  • Fotovoltaica.
  • Eólica.
  • Caldera Biomasa sólo cuando la caldera se diseña para calefacción.
  • Geotermia.
  • Enfriadora por absorción (frío solar).

Es incompatible con:



  • Cogeneración.
