El diagrama bioclimático de Olgyay relaciona temperatura, humedad, radiación y movimiento del aire para orientar decisiones iniciales de diseño. Su utilidad principal no es ofrecer una solución automática, sino mostrar qué estrategias pueden acercar unas condiciones climáticas determinadas a una zona de confort de referencia.
Origen y propósito
Victor y Aladar Olgyay sistematizaron durante el siglo XX un método que conecta clima, respuesta humana, recursos técnicos y expresión arquitectónica. En Design with Climate (1963), Victor Olgyay planteó que el proyecto debía partir del análisis de las condiciones ambientales antes de definir la forma del edificio.
La carta se concibió como una herramienta gráfica de prediseño. Permite representar datos climáticos de un lugar y estimar si, para unas condiciones de referencia, conviene recurrir a sombra, movimiento de aire, captación solar, reducción de humedad o enfriamiento evaporativo.

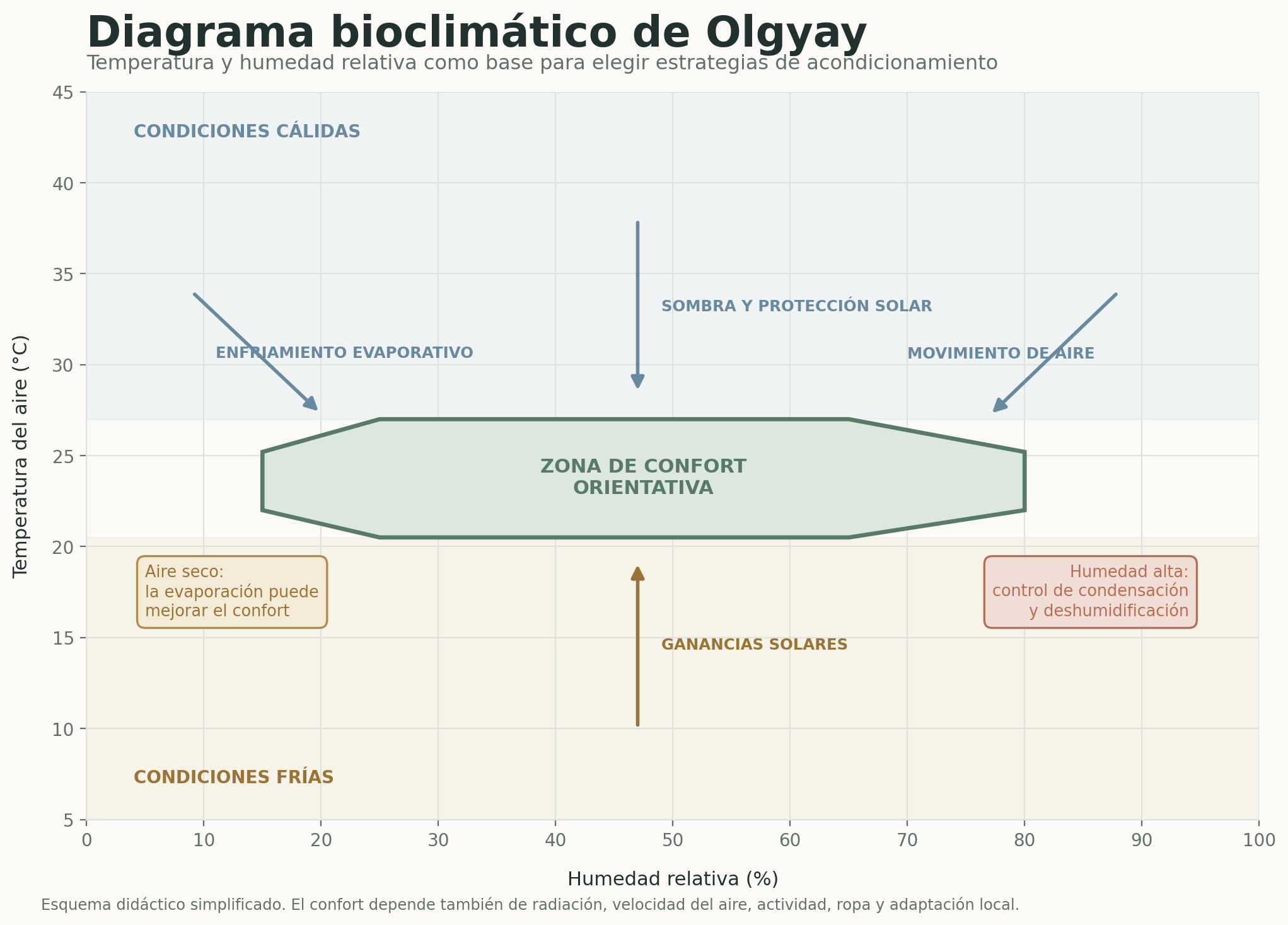

Cómo se lee el diagrama de Olgyay
Temperatura y humedad relativa

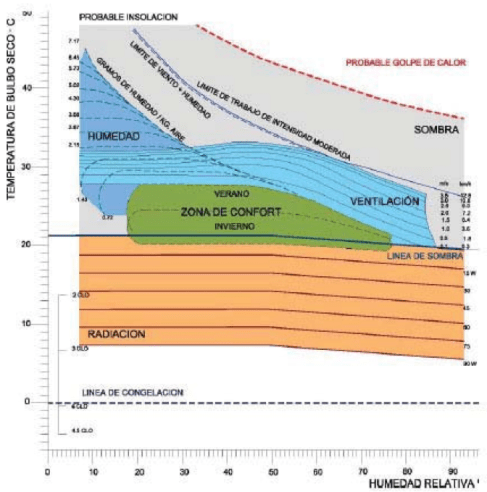

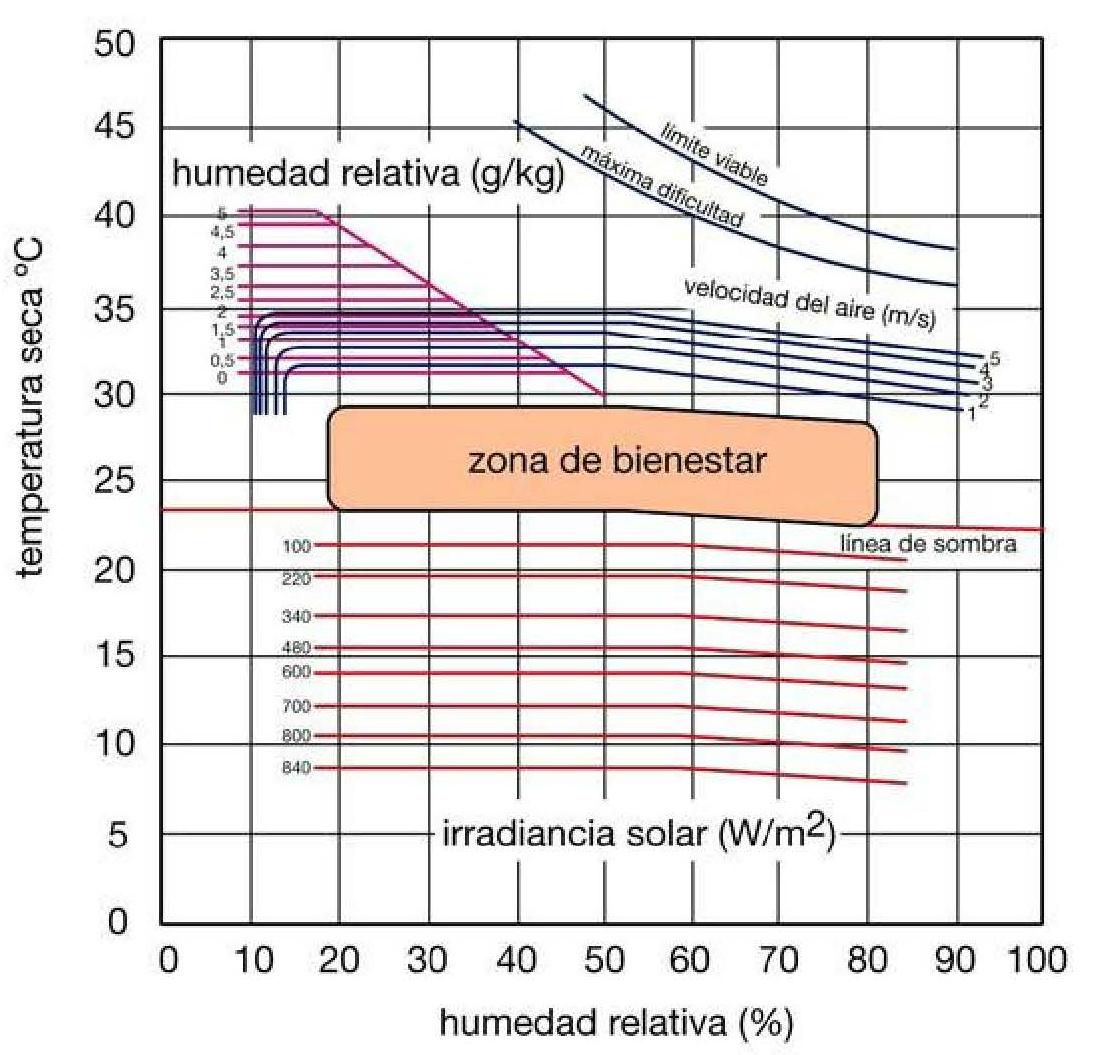

En la versión clásica, la temperatura seca del aire se representa en el eje vertical y la humedad relativa en el eje horizontal. Cada combinación de ambas variables puede situarse como un punto sobre la carta.
Zona de confort de referencia
La zona central representa condiciones en las que una persona podría encontrarse razonablemente confortable bajo los supuestos utilizados por el gráfico. No debe interpretarse como un intervalo universal: el confort depende también de la vestimenta, la actividad, la temperatura radiante, la velocidad del aire, la adaptación y las expectativas de los ocupantes.
Qué significan las medidas correctoras
Radiación solar
Cuando las condiciones se sitúan por debajo de la zona de confort, el gráfico permite estimar el aporte de radiación que ayudaría a compensar el déficit térmico. En arquitectura esto se relaciona con orientación, captación solar, control de pérdidas y aprovechamiento de la masa térmica.
Movimiento del aire
Por encima de la zona de confort, un aumento de la velocidad del aire puede mejorar la sensación térmica dentro de determinados límites. Esta lectura se traduce en decisiones sobre ventilación cruzada, tamaño y posición de huecos, patios y recorridos del aire.
Sombra y enfriamiento evaporativo
La protección solar resulta prioritaria cuando existe riesgo de sobrecalentamiento. En climas cálidos y secos, el enfriamiento evaporativo puede reducir la temperatura del aire; su eficacia disminuye cuando la humedad ya es elevada.
Cómo utilizarla en un proyecto
- Reunir datos climáticos representativos del lugar y del periodo de uso.
- Situar las combinaciones de temperatura y humedad en el diagrama.
- Identificar cuándo predominan frío, sobrecalentamiento, humedad o sequedad.
- Relacionar esas condiciones con estrategias pasivas: orientación, sombra, ventilación, captación, aislamiento y masa térmica.
- Comprobar después las decisiones con herramientas actuales y con las condiciones reales de uso.
Limitaciones y relación con Givoni
El diagrama de Olgyay es una herramienta histórica y conceptual. Simplifica variables complejas y se desarrolló a partir de unas condiciones de referencia determinadas, por lo que no sustituye a una evaluación actual del confort ni a una simulación energética.
La carta bioclimática de Givoni utiliza el diagrama psicrométrico y relaciona las condiciones exteriores con estrategias aplicables al edificio. Ambas herramientas ayudan a pasar del dato climático a una primera decisión de proyecto, pero deben utilizarse con criterio y contexto.
¿Quieres convertir el análisis climático en decisiones de proyecto?
Puedo ayudarte a traducir clima, orientación, sombra, ventilación y materiales en criterios concretos para una vivienda, una reforma o un espacio profesional.
Pedro J. Hernández
2 respuestas a «Diagrama bioclimático de Olgyay»
Hola, cómo se lee de manera correcta todos los climas en el diagrama de Olgyay sus estrategias y recursos en Argentina.
Me gustaMe gusta
En la carta clásica de Olgyay, la temperatura seca se representa en el eje vertical y la humedad relativa en el horizontal. Para estudiar una localidad de Argentina conviene situar datos climáticos representativos —no una etiqueta genérica de clima— y observar cuándo quedan dentro o fuera de la zona de confort de referencia. Los puntos cálidos y húmedos suelen orientar hacia sombra y movimiento de aire; los cálidos y secos, hacia sombra, control solar, masa térmica, ventilación nocturna o enfriamiento evaporativo según el caso; y los fríos, hacia captación solar y reducción de pérdidas. La carta sirve como aproximación inicial: las estrategias deben ajustarse a la ciudad, la estación, el uso y una evaluación actual del confort.
