El diagrama bioclimático de Givoni relaciona las condiciones de temperatura y humedad con estrategias capaces de mejorar el confort interior de un edificio. Su utilidad no consiste en ofrecer una solución automática, sino en ayudar a decidir cuándo conviene priorizar ventilación, inercia térmica, captación solar, enfriamiento evaporativo, deshumidificación o sistemas activos.
RESPUESTA RÁPIDA
¿Para qué sirve el diagrama de Givoni?
Sirve como herramienta de diagnóstico climático inicial. Al representar datos horarios sobre una carta psicrométrica permite reconocer qué condiciones se repiten, en qué momentos existe confort y qué estrategias pueden acercar el ambiente interior a una situación más favorable.
Qué es el diagrama bioclimático de Givoni

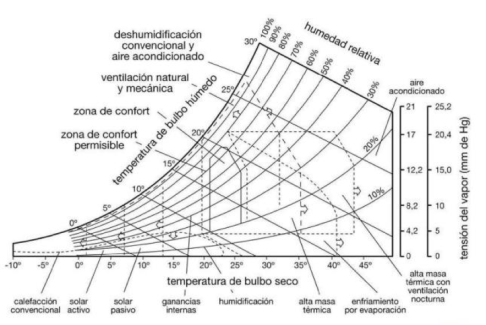

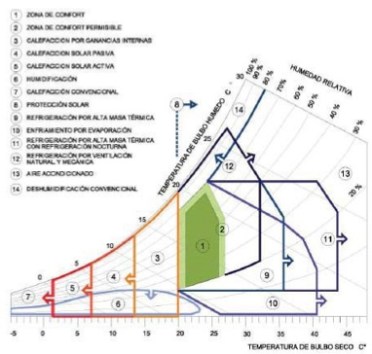

La carta de Givoni se construye sobre un diagrama psicrométrico. La versión reproducida aquí utiliza la temperatura seca (°C) en el eje horizontal y la presión de vapor de agua (mmHg) en el vertical. Las curvas indican la humedad relativa (%); sobre esta base se delimitan zonas orientativas de confort y estrategias bioclimáticas.
Su aportación más característica es considerar que el edificio modifica las condiciones exteriores antes de que estas lleguen al usuario. La envolvente, la masa, la ventilación, las ganancias solares y los sistemas de acondicionamiento median entre el clima y el ambiente interior.
Por tanto, un punto situado fuera de la zona de confort no implica automáticamente que sea necesario climatizar. Primero debe comprobarse si el diseño arquitectónico puede desplazar las condiciones interiores mediante una estrategia pasiva o mixta.
Cómo se lee la carta de Givoni
- Reunir datos climáticos representativos. Conviene utilizar valores horarios de temperatura y humedad, diferenciando estaciones y franjas del día.
- Representar los puntos. En esta carta, se parte de la temperatura del eje horizontal y se asciende hasta la curva de humedad relativa correspondiente; la intersección sitúa el estado del aire.
- Identificar agrupaciones. Los puntos que se repiten permiten reconocer problemas dominantes: frío, calor seco, calor húmedo o condiciones intermedias.

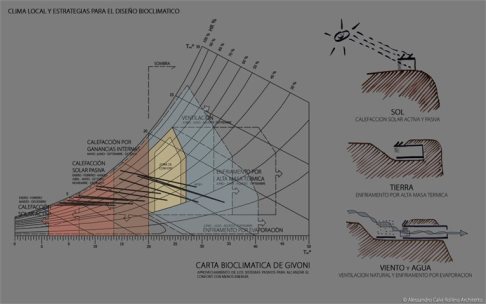

- Relacionarlos con las zonas de estrategia. Esta versión distingue confort de invierno y de verano, ventilación cruzada, inercia térmica con ventilación selectiva, enfriamiento evaporatorio, humidificación y sistemas solares pasivos. La deshumidificación, aunque puede ser necesaria, no aparece como zona en esta carta.
- Traducir la lectura al proyecto. La estrategia debe convertirse en decisiones de orientación, huecos, protección solar, aislamiento, materiales, ventilación y sistemas.
Las delimitaciones cambian según la versión de la carta, los criterios de confort y las hipótesis utilizadas. El gráfico debe interpretarse como una orientación preliminar y no como una comprobación definitiva del comportamiento del edificio.
CAMPO/01 · MICRO LAB 001
Sitúa un punto climático.
Introduce temperatura seca y humedad relativa. El explorador calcula propiedades psicrométricas básicas y sitúa el estado del aire sobre una carta simplificada. Úsalo como lectura preliminar antes de comparar el punto con las estrategias explicadas en este artículo.
Alcance. Herramienta educativa para lectura preliminar. La razón de humedad se calcula a presión atmosférica estándar de 101,325 kPa. Las zonas de Givoni varían según versión, hipótesis y criterios de confort; este explorador no sustituye simulación energética, verificación normativa ni análisis climático horario.
Principales estrategias bioclimáticas
Condiciones frías
La prioridad suele ser reducir pérdidas y aprovechar ganancias útiles mediante aislamiento, control de infiltraciones, captación solar y almacenamiento térmico cuando resulte adecuado.
Calor seco
Pueden resultar útiles la protección solar, la inercia térmica, la ventilación nocturna y, si la humedad es suficientemente baja, el enfriamiento evaporativo.
Calor húmedo
La sombra y el movimiento de aire adquieren especial importancia. Cuando la humedad es elevada puede ser necesario combinar ventilación con deshumidificación o refrigeración.
Estas zonas no deben leerse como compartimentos aislados. Un mismo día puede comenzar con necesidad de calentamiento, atravesar una franja de confort y terminar requiriendo ventilación. Por ello son más útiles los datos horarios que una única media mensual.
Ejemplo de interpretación en un clima cálido como Murcia
En una vivienda de Murcia, el primer paso sería representar datos horarios de una estación representativa del emplazamiento. Si aparecen periodos de calor seco y noches suficientemente frescas, convendría estudiar protección solar, reducción de ganancias internas, inercia térmica y ventilación nocturna. Se trata de un ejemplo de razonamiento: esta ilustración no contiene datos climáticos de Murcia ni permite cuantificar cuántas horas resulta útil cada estrategia.
En invierno, el análisis puede señalar la conveniencia de mejorar la envolvente, controlar las infiltraciones y aprovechar ganancias solares sin comprometer el comportamiento estival. La solución final no procede únicamente de la carta: debe considerar orientación, uso, sombras, viento, construcción existente y posibilidades reales de intervención.
En una reforma, por ejemplo, la lectura climática debe relacionarse con el estado de los cerramientos, los puentes térmicos, la ventilación y las propiedades térmicas de los materiales. En una vivienda nueva permite comparar alternativas desde las primeras decisiones de implantación.
Diferencias entre los diagramas de Givoni y Olgyay
Ambos relacionan clima y confort, pero no se utilizan exactamente del mismo modo. La carta bioclimática de Olgyay parte de las condiciones ambientales y de la respuesta humana, mientras que Givoni traslada el análisis al comportamiento esperado dentro del edificio y organiza las estrategias sobre una carta psicrométrica.
No es necesario elegir una y descartar la otra. Pueden utilizarse de forma complementaria durante un análisis preliminar, siempre que se conozcan sus hipótesis y limitaciones.
Errores frecuentes al utilizar el diagrama
- Representar únicamente temperaturas medias mensuales.
- Interpretar una zona como una solución obligatoria.
- Aplicar la misma carta sin considerar clima, uso o adaptación de los ocupantes.
- Olvidar la radiación solar, el viento, las sombras y las ganancias internas.
- Confundir una orientación inicial con una verificación energética o de confort.
Preguntas frecuentes
¿El diagrama de Givoni sustituye una simulación energética?
No. Es una herramienta de diagnóstico y orientación. Las decisiones relevantes deben comprobarse posteriormente mediante cálculos, simulación, normativa aplicable y análisis del edificio concreto.
¿Puede utilizarse con datos medios mensuales?
Puede ofrecer una primera aproximación, pero oculta las variaciones entre el día y la noche. Los datos horarios permiten identificar mejor cuándo funciona cada estrategia.
¿Un punto fuera de la zona de confort exige climatización?
No necesariamente. Debe comprobarse si la envolvente, la sombra, la ventilación, la inercia o la captación solar pueden modificar las condiciones interiores antes de recurrir a sistemas activos.
