Un render muestra un espacio. Un conjunto de diagramas puede explicar qué quieres destacar. Este ejercicio convierte una casa patio conceptual en seis lecturas visuales, separando lo visible de lo propuesto.
De la imagen original a los diagramas
Seis lecturas del concepto

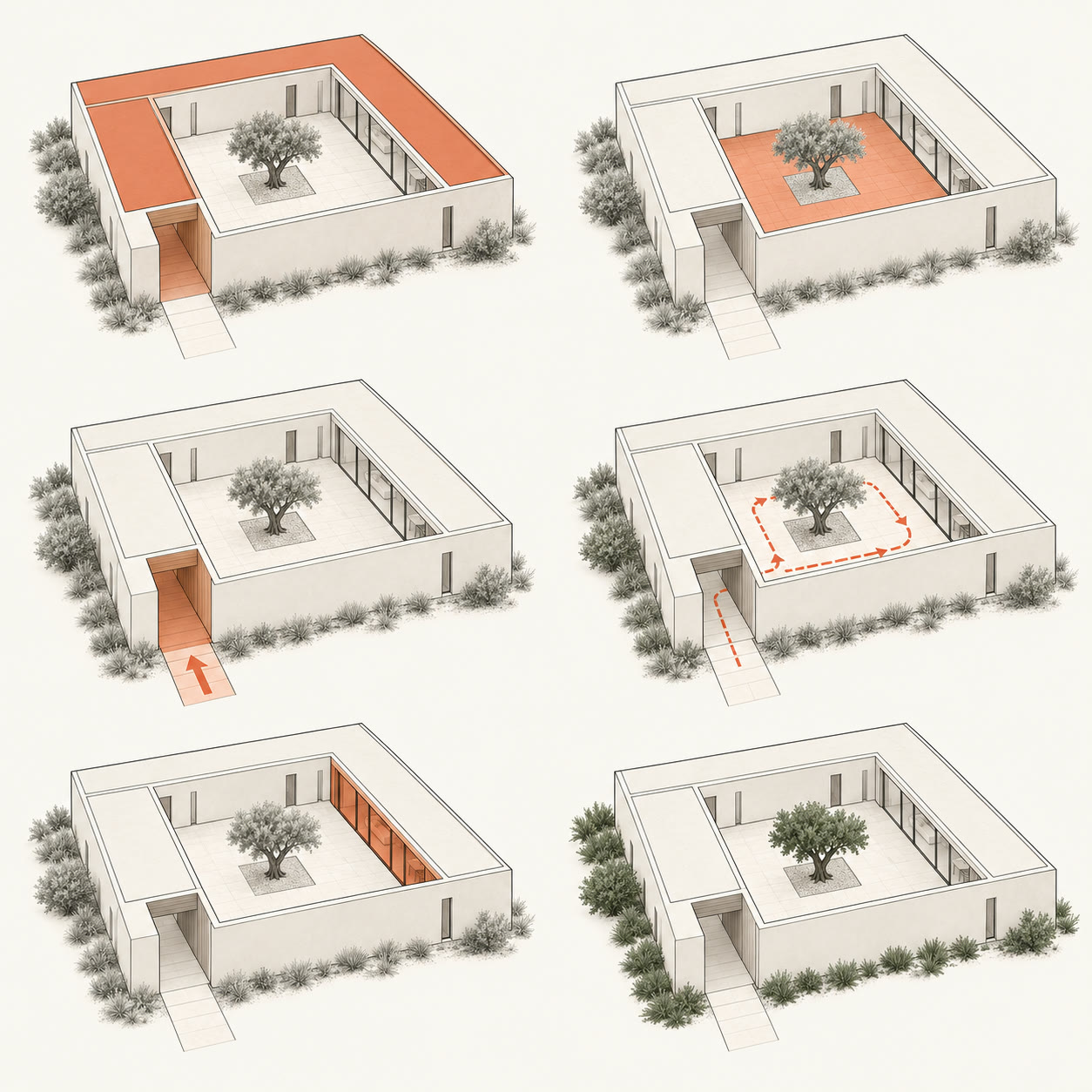

De izquierda a derecha y de arriba abajo: cubierta, patio, acceso, recorrido propuesto, apertura acristalada y vegetación. La entrada se aprecia en la imagen; las flechas de recorrido son una hipótesis de comunicación, no un flujo comprobado.
Hazlo con una imagen propia
Adjunta una imagen de la que tengas permiso de uso en una herramienta que permita editar imágenes. Pide una lectura por diagrama y usa el mismo encuadre. No añadas orientación, estructura, programa o dimensiones que no puedas documentar.
Instrucciones para copiar y adaptar
A partir de la imagen adjunta, crea seis diagramas conceptuales en una cuadrícula 2×3. Conserva como intención el encuadre y la geometría visible. Representa por separado: cubierta, patio o vacío, acceso visible, recorrido propuesto, apertura al exterior y vegetación. Usa línea gris y un único acento terracota. Si un elemento no se ve, no lo inventes: indícalo como no deducible. No añadas cálculos, cotas, orientación solar, estructura ni programa inferidos. Entrega imágenes limpias sin rótulos; revisaremos y etiquetaremos cada lectura después.
Descargar la imagen base · Descargar la lámina de seis diagramas
Revisa antes de presentar
Contrasta huecos, accesos, proporciones y relaciones con el proyecto original. La IA puede modificar detalles al simplificar una imagen. Identifica expresamente las hipótesis y elimina las lecturas que no puedas sostener. La lámina no acredita fidelidad geométrica.
Función del recurso: comunicar una idea arquitectónica de forma visual y repetible. El edificio y los diagramas son originales y generados con IA; no representan una obra construida, un levantamiento, una simulación o una verificación normativa. La instrucción propuesta es una adaptación breve para usar con otra imagen, no una garantía de resultado.
